機器設備データベース＜詳細画面＞

機器設備データベース内の1件のデータの詳細表示

施設所在地	津市
区分	本所
管理番号	01078
基本料金：円	370
使用料金 ：円（１時間）	1,450
機器設備名	放射ノイズ測定システム（放射ノイズ）
規格	CISPR 32 他
用途	供試装置（EUT）から空間へ放射される電磁妨害波の測定 （放射エミッション試験）
仕様	・測定周波数範囲 　　30MHz〜1GHz ・電波暗室 　　3m法 全無響簡易暗室 　　　サイトアッテネーション　CISPR 16-1-4 第2版 準拠 　　　30MHz〜1GHz　4dB 以内 （補正値導入後） 　　　シールド面寸法 D7.0m×W3.0m×H3.0m （電波吸収体により 最狭部 D6.2m×W2.1m×H2.6m） 　　　扉開口部 W1.0m×H2.0m ・測定受信機 　　Rohde & Schwarz　ESCI 7 ・アンテナ 　　バイログアンテナ　Chase　CBL6111 ・プリアンプ 　　アンリツ　MH648A ・コモンモード吸収装置 （CMAD） 　　協立テクノロジー　TKT-40 ・自動測定ソフトウェア 　　テクノサイエンスジャパン　TEPTO-DV3/RE ・供試装置用テーブル 　　コロナ電子工業　発泡ポリスチレン製 　　D1.0m×W1.5×H0.8m （テーブル高は 床面からの寸法） ・供試装置用電源 　　1φ AC 0V〜260V、20A （スライダックによる電圧調整、商用周波数） ・測定室 　　シールド面寸法 D4.0m×W3.0m×H3.0m 　　扉開口部 W1.0m×H2.0m
制限事項	EMC試験の予約状況等をホームページで確認できます。 https://www.pref.mie.lg.jp/kougi/hp/000124880.htm
説明動画
担当部署名	電子機械研究課
担当者	濱口
電話番号	059-234-4040
副担当者	中村・竹中
電話番号
設置部屋名

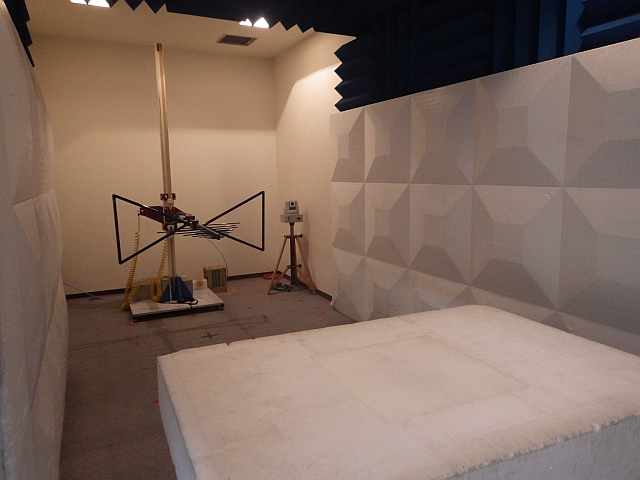

機器画像	(JPG：74.85KB)
状態	開放中
