施設所在地	津市
区分	本所
管理番号	01079
基本料金：円	370
使用料金 ：円（１時間）	1,200
機器設備名	雑音端子測定システム（雑端）
規格	CISPR 32 他
用途	供試装置（EUT）の電源端子・通信端子等からケーブルへ漏洩する電磁妨害波の測定 （伝導エミッション試験）
仕様	・測定周波数範囲 　　9kHz〜30MHz ・測定受信機 　　Rohde & Schwarz　ESR 7 ・擬似電源回路網 （LISN） 　　協立テクノロジー　TNW-242F2 （単相電源ポート用） ・不平衡擬似回路網 （ISN） 　　協立テクノロジー　TNW-2208 （非シールド 8線 有線ネットワークポート用） 　　協立テクノロジー　TNW-2209 （シールド 8線 有線ネットワークポート用） ・電圧プローブ （ハイインピーダンスプローブ） 　　協立電子工業　KNW-411 （補助装置ポート用） ・擬似手 　　協立テクノロジー　TK-9003　　 ・ハイパスフィルタ 　　協立テクノロジー　TFL-007D （遮断周波数 7kHz、パルスリミッタ付き） 　　協立電子工業　KFL-009D （遮断周波数 150kHz、パルスリミッタ付き） ・自動測定ソフトウェア 　　テクノサイエンスジャパン　TEPTO-DV3/CE （連続妨害波測定用） 　　Rohde & Schwarz　Click Rate Analyzer （CISPR 14-1 不連続妨害波測定用） ・供試装置用電源 　　1φ AC 0V〜260V、20A （スライダックによる電圧調整、商用周波数）
制限事項	シールドルームを使用しますので、シールドルーム使用料金が別途必要です。 EMC試験の予約状況等をホームページで確認できます。 https://www.pref.mie.lg.jp/kougi/hp/000124880.htm
説明動画
担当部署名	電子機械研究課
担当者	濱口
電話番号	059-234-4040
副担当者	中村・竹中
電話番号
設置部屋名

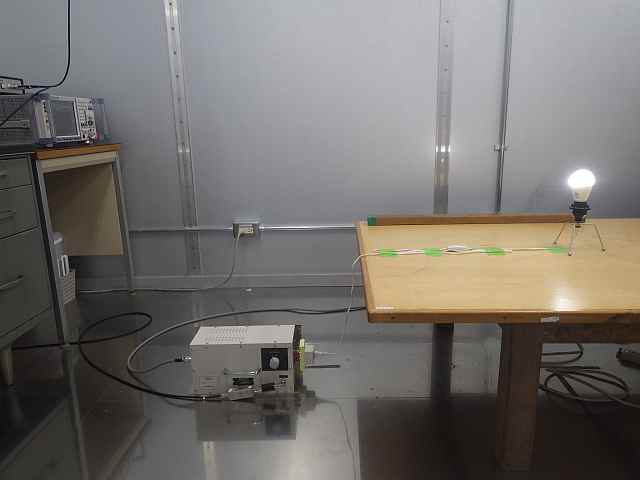

機器画像	(JPG：74.87KB)
状態	開放中
