| 施設所在地 | 津市 |
|---|---|
| 区分 | 本所 |
| 管理番号 | 01150 |
| 基本料金：円 | 370 |
| 使用料金 ：円（１時間） |
1,760 |
| 機器設備名 | 1GHｚ超放射エミッション測定システム（GHｚ超） |
| 規格 | CISPR 32 他 |
| 用途 | 1〜6GHzの放射エミッション測定 |
| 仕様 | ・測定周波数範囲 1GHz〜6GHz ・電波暗室 3m法 全無響簡易暗室 サイトVSWR CISPR 16-1-4 第2版 準拠 1GHz〜6GHz 6dB 以内 シールド面寸法：D7.0m×W3.0m×H3.0m(吸収体により最狭部 D6.2m×W2.2m×H2.6m) 扉開口部 W1.0m×H2.0m ・測定室 シールド面寸法：D4.0m×W3.0m×H3.0m 扉開口部 W1.0m×H2.0m ・測定受信機 Rohde&Schwarz ESCI7 CISPR 16-1-1 第2版 準拠 ・ホーンアンテナ Schwarzbeck BBHA9120B CISPR 16-1-4 第2版 準拠 ・プリアンプ 東陽テクニカ TPA0108-40 ・供試体用台 コロナ電子工業 発泡材製 W1500×D1000×H570 重量：約27Kgf 耐荷重：100Kgf 脚部滑り止め：ニトリルゴムｔ＝5mm EUT台部：発泡スチロール 天板シート部：発泡ポリプロピレンｔ＝10mm ・ソフトウェア 東陽テクニカ EP5/RE ・供試装置用電源 0〜230V（単相、電圧可変、商用周波数） |
| 制限事項 | 供試体の大きさと重量に制限がありますので、事前にご相談ください。 ＥＭＣ試験の予約状況をホームページで確認できます。 http://www.pref.mie.lg.jp/kougi/hp/000124880.htm |
| 説明動画 | |
| 担当部署名 | 電子機械研究課 |
| 担当者 | 濱口 |
| 電話番号 | 059-234-4040 |
| 副担当者 | 東出・中村 |
| 電話番号 | |
| 設置部屋名 | |

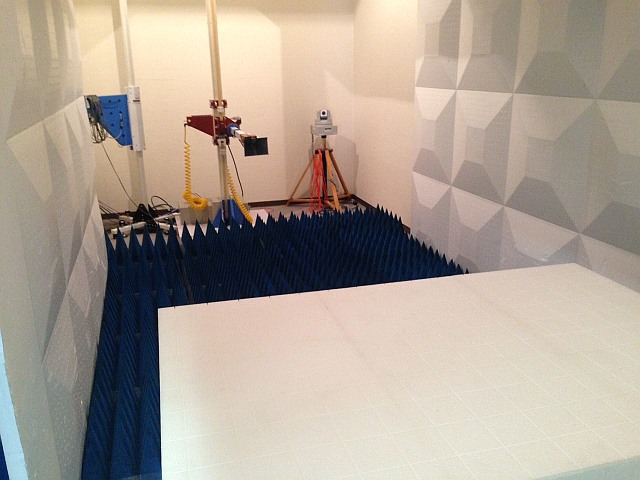

| 機器画像 | 無題 (JPG：312.16KB) |
| 状態 | 開放中 |
