施設所在地 | 津市 |
---|---|
区分 | 本所 |
管理番号 | 01267 |
基本料金:円 | 370 |
使用料金 :円(1時間) |
1,110 |
機器設備名 | ノイズシミュレータ |
規格 | |
用途 | 供試装置(EUT)の電源線や信号線に立ち上がりの速い方形波インパルス注入し、耐性を評価する |
仕様 | インパルスノイズ試験器 ノイズ研究所 INS-4020 ・電源: 単相3線 AC 240V / DC 60V、 16A ・試験レベル: 0.01V〜2.00kV ・立上り: 1ns 以下 ・パルス幅: 10ns 及び 50ns〜1000ns ・付属品 ノイズ・キャンセラ・トランス 240V/10A NCT-2240 ノイズ印加ケーブル 0.01μF コンデンサ付 H-2232-03 ノイズ印加ケーブル 470pF コンデンサ付 H-2232-04 64μH コイル 08-H2299-01 8μH コイル 08-H2299-02 容量性結合カップリングアダプタ CA-805B |
制限事項 | シールドルームを使用しますので、シールドルーム使用料金が別途必要です。 EMC試験の予約状況等をホームページで確認できます。 https://www.pref.mie.lg.jp/kougi/hp/000124880.htm |
説明動画 | |
担当部署名 | 電子機械研究課 |
担当者 | 濱口 |
電話番号 | 059-234-4040 |
副担当者 | 中村・竹中 |
電話番号 | |
設置部屋名 | |

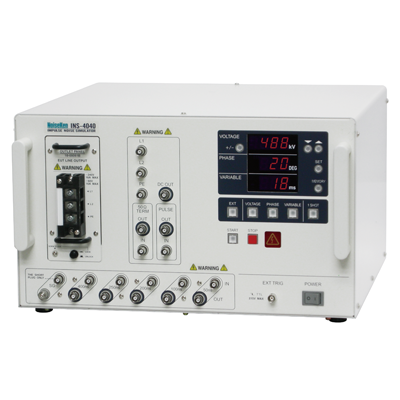

機器画像 | ![]() (PNG:115.19KB) |
状態 | 開放中 |
操作 |
